HM701型单相继电保护测试仪

产品介绍

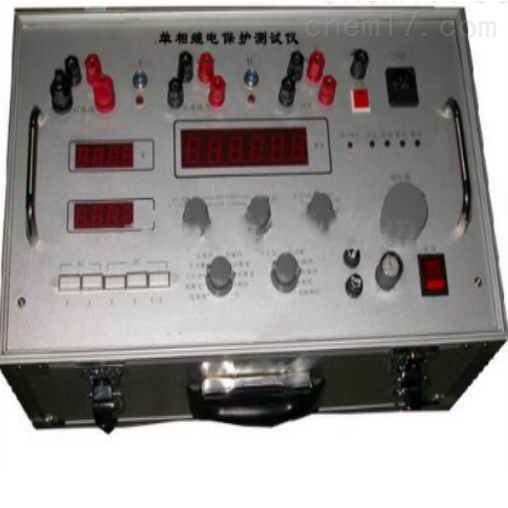

HM701型单相继电保护测试仪

HM701型单相继电保护测试仪

• ◆采用单片微机技术，由自动同期数字毫秒表、逻辑控制单元、多功能数显单元、高精度数据采集及处理单元、电流、电压输出单元、过载及超量程保护等部分组成；

• ◆ 自带打印及显示，测试过程全自动，大大提高测量精度及工作效率；

• ◆ 体积小、重量轻、功能全、携带方便。

技术参数

• ◆交流电压输出：
• 0－250V连续可调，大输出容量600VA；过量程保护260V，误差±1%。
• ◆交流电流输出：
• 0－50A，0－100A连续可调，误差±1%。
• ◆交流电流输出：
• 0－50A时，开路电压10V ；
• 0－100A时，开路电压5V。过载保护动作电流120A。
• ◆直流电压输出：
• 0－250V连续可调，大电流2A，过程保护260V， 过载保护动作电流2.1A±5% .纹波系数S≤0.1%
• ◆直流电流输出:
• 0－200mA 　 0－5A连续可调，误差±1%；
• 0－200mA时，开路电压48V，过载保护动作电流230mA；
• 0－5A时， 开路电压24V；过载保护动作电流5.2A。
• ◆直流电压固定输出:
• 单独输出110V或220V时，电流可达2.5A,但和交流电压电流，直流电压电流同时输出时，其总容量不能超过600VA，误差±1%。
• ◆数字毫秒表：
• 大量程100小时；
• 分辨率：0.01毫秒；
• 精度：0.01%±1个字；
• 仪表准确度：采用四位半A/D转换，精度0. 1%读数±1个字。
