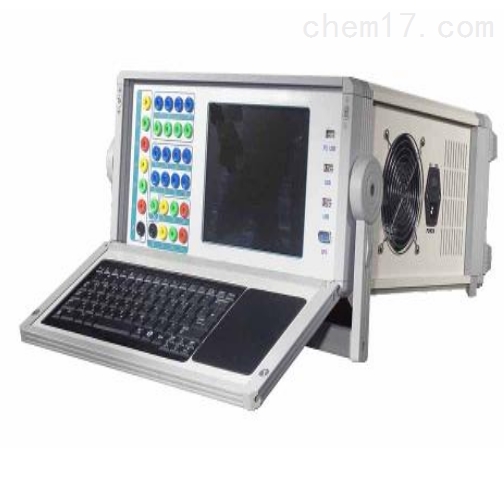

GOZ-902微机继电保护校验系统

产品介绍

GOZ-902微机继电保护校验系统

1、经典的Windows XP操作界面，人机界面友好，操作简便快捷，为了方便用户使用，定义了大量键盘快捷键，使得操作“一键到位”

2、高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等

3、配备有超薄型工业键盘和光电鼠标，可以象操作普通PC机一样通过键盘或鼠标完成各种操作

4、配备有外接USB接口，可以方便地进行数据存取和软件维护

5、无需外接其它设备即可以完成所有项目的测试，自动显示、记录测试数据，完成矢量图和特性曲线的描绘

6、采用高性能D/A转换器，产生的波形精度高、线性好，并且具备良好的瞬态响应和幅频特性。在整个测量范围内都能保证波形精度等指标要求

7、采用*的算法，产生的波形，*不同于曲线拟和的波形产生方法，保证信号为纯正的正弦波

8、可直接输出交流电压、交流电流、直流电压、直流电流，可变幅值、相位、频率， 2 ~ 20次谐波

9、功率放大部分采用新型大功率高保真线性功放电路，输出功率大、纹波干扰小，每相电压可输出120V、电流可输出30A。在输出电流达到30A时，波形仍能保证不失真、不削峰

10、具有16个开入量输入和8对空接点开出量输出接口。开入量输入接口能自动适应无源（空接点）、有源，并能自动适应有源输入的极性，在输入电压±250V范围内能正常工作

11、提供各种自动测试软件模块和GPS同步触发试验（选配）等

12、GPS同步触发误差小于50μS

13、可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等

14、采用精心设计的机箱结构，体积小，散热良好，重量轻，易携带，流动试验方便

15、仪器具有自我保护功能，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能 。

GOZ-902微机继电保护校验系统

1、交流电流源

      单相输出：6*30A

      六相并联：180A

      大输出功率：≥250VA/相

      各相输出电流幅度、频率和相位可以独立调节

      输出精度：

      0.1A ~0.5A：±10mA

      0.5A ~ 10A：±0.2%

      10A ~ 30A：±0.5%

   分辨力：

      0.1A ~ 10A：1mA

      10A ~ 30A：10mA

   单相连续输出时间：

      在 0 ~ 5A 范围内，能连续输出

      在 5A ~ 10A 范围内，连续输出时间 ≥45秒

      在10A ~ 20A 范围内，连续输出时间 ≥10秒

      在20A ~ 30A 范围内，连续输出时间 ≥3秒

2、交流电压源

   单相输出：6×120V

   大输出功率：≥60VA/相

   六相有共用中性点的电压源

   各相输出幅度、频率、相位可以独立调节

   输出精度：

      1V ~ 5V：±10mV

      5V~120V：±0.2%

   分辨力：

      1V ~ 10V：1mV

      10V~120V：10mV

3、直流电流源

     单相输出：-5A ~ +5A

     大输出功率：≥100VA

     输出精度：

      ±0.5A ~ ±1A：±10mA

      ±1A ~ ±5A：±0.5%

   分辨力：

      ±0.5A ~ ±1A：1mA

      ±1A ~ ±5A：10mA

4、直流电压源

     单相输出：-150V ~ +150V

     大输出功率：≥100VA

     输出精度：

      ±1V ~ ±10V：±10mV

      ±10V ~ ±150V：±0.5%

   分辨力：

      ±1V ~ ±10V：1mV

      ±10V ~ ±150V：10mV

5、交流电压、电流源角度

     相角范围：0°~ 360°

     相角精度：±0.5°

     相角分辨力：0.1°

6、交流电压、电流源频率

     频率范围：1~1000Hz

     频率精度：

      1Hz ~ 100Hz：±0.005Hz

      100Hz ~ 1000Hz：±0.01Hz

   频率分辨力：1mHz

   能输出2 ~ 20次任意幅值的谐波

7、同步性

     电压电流同步性 ≤10μS

8、开入量

     16路独立开关接点输入

     兼容空接点与15V ~ 250V有源接点，能够自动识别有源接点的极性

     计时精度：在小于1S时 ≤1mS

9、开出量

     8对可编程开关空接点输出

     接点容量：

      250VDC，0.5A

      250VAC，0.5A

10、供电电源

      交流输入电压

      额定值：220V ± 10%

      基准值：220V ± 2%

      交流供电频率：

      额定值：50Hz ± 10%

      基准值：50Hz ± 2%

11、箱体尺寸与重量

     箱体尺寸：420mm*190mm*470mm

     重量：约22kg

12、使用环境条件

     环境温度：－10℃~+45℃

     相对湿度：≤90%

     大气压强：80~110kPa
