ZGS-Z智能型直流高压发生器
产品简介
ZGS-Z 智能型直流高压发生器是根据中国行业标准ZBF 24003-90《便携式直流高压发生器通用技术条件》的要求，新研究、设计、制造的，是新时代的科技产品——智能直流高压发生器，是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪理想的换代产品。
产品别名
高压发生器、中频直流高压发生器、高压直流发生器、直流高压发生器、直流发生器、便携式直流高压发生器、高频直流高压发生器、交直流高压发生器
产品特性
1.采用中频倍压电路，*应用新的PWM脉宽调制技术和大功率IGBT器件。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式并能承受额定电压放电而不损坏。
2.应用了现代单片机技术，用LCD显示屏取代了传统的仪表和拨盘开关等。它保留了原产品采用的电压大反馈使电压稳定度大大提高和为氧化锌避雷器试验专门设计了0.75UDC-1mA功能外，我们为确保仪器体积小、重量轻便于携带，仪器工作频率都在30kHz以上。
3.ZGS-Z型直流高压发生器系列全部选用美国、日本等国精良技术的元器件和德国制造的型系列机箱，集实用与美观一体。
4.ZGS-Z型直流高压发生器的倍压筒体用德国技术研制，中频变压器经有关专家特殊设计，体积小容量大。倍压筒底座用△- Y形撑脚，即装箱时缩成△形，使用时展成Y形，支撑稳定方便。

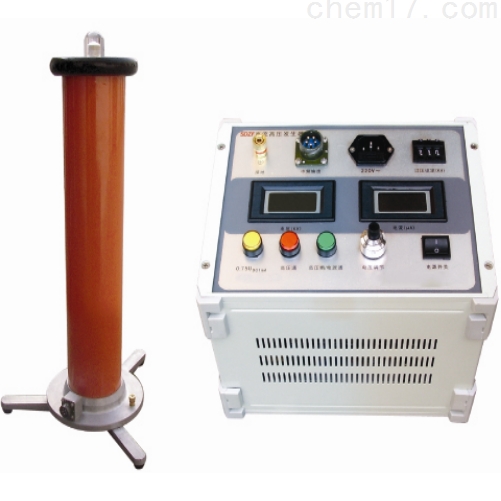

ZGS-Z智能型直流高压发生器
产品参数
规格
技术参数 | 60/2 | 60/3 | 80/2 | 80/3 | 100/2 | 100/3 | 100/4 | 120/2 | 120/3 | 120/4 | 200/2 | 200/3 | 200/4 | 200/5 | 200/300 3/2 | 200/300 4/3 |
输出电压（kV） | 60 | 60 | 80 | 80 | 100 | 100 | 100 | 120 | 120 | 120 | 200 | 200 | 200 | 200 | 200/300 | 200/300 |
输出电流（mA） | 2 | 3 | 2 | 3 | 2 | 3 | 4 | 2 | 3 | 4 | 2 | 3 | 4 | 5 | 3/2 | 4/3 |
输出功率（W） | 120 | 180 | 160 | 240 | 200 | 300 | 400 | 240 | 360 | 440 | 400 | 600 | 800 | 1000 | 600 | 900 |
充电电流（mA） | 3 | 4.5 | 3.0 | 4.5 | 3.0 | 4.5 | 6.0 | 3.0 | 4.5 | 6.0 | 3.0 | 4.5 | 6.0 | 7.5 | 4.5 3.0 | 6 4.5 |
机箱重量（kg） | 6.3 | 6.3 | 6.5 | 6.5 | 6.8 | 6.8 | 7.2 | 7.2 | 7.2 | 7.2 | 7.2 | 7.5 | 7.5 | 7.6 | 12.6 | 12.8 |
倍压筒高度 （mm） | Φ80 ＊500 | Φ80 ＊500 | Φ80 ＊570 | Φ80 ＊570 | Φ80 ＊620 | Φ80 ＊620 | Φ80 ＊620 | Φ80 ＊770 | Φ80 ＊770 | Φ110 ＊770 | Φ110 ＊770 | Φ110 ＊770 | Φ110 ＊770 | Φ110 ＊770 | Φ110 ＊1350 | Φ110 ＊1350 |
电压测量误差 | 1.0%（满度）±1个字 | |||||||||||||||
电流测量误差 | 1.0%（满度）±1个字 | |||||||||||||||
过压整定误差 | ≤1.0% | |||||||||||||||
0.75切换误差 | ≤0.5% | |||||||||||||||
波纹系数 | ≤0.5% | |||||||||||||||
电压稳定度 | 随机波动、电源电压变化±10%，≤0.5% | |||||||||||||||
工作方式 | 间断使用：额定负载30分钟，1.1倍额定电压使用的：10分钟 | |||||||||||||||
环境温度 | -15℃－50℃ | |||||||||||||||
相对温度 | 当温度为25℃时不大于90%（无凝露） | |||||||||||||||
海拔高度 | 2000米以下 | |||||||||||||||
